Виконуючи мотаж електрощитка Львів, обов’язково треба дотримуватися правил пожежної безпеки. Навіть через нешкідливі на перший погляд нюанси може постраждати майно і людське здоров’я. У нинішніх умовах передбачається встановлення електрощитка, в якому в один комплекс зібрані всі захисні механізми: автомати, ПЗВ і заземлення.

Після того як всі матеріали підготовлені, можна переходити до монтажу електричного розподільника. Ідеально для проведення подібної процедури запросити досвідченого електрика, особливо якщо ви не впевнені в своїх силах. Однак, під’єднання досить просте, хоч і дуже небезпечне.

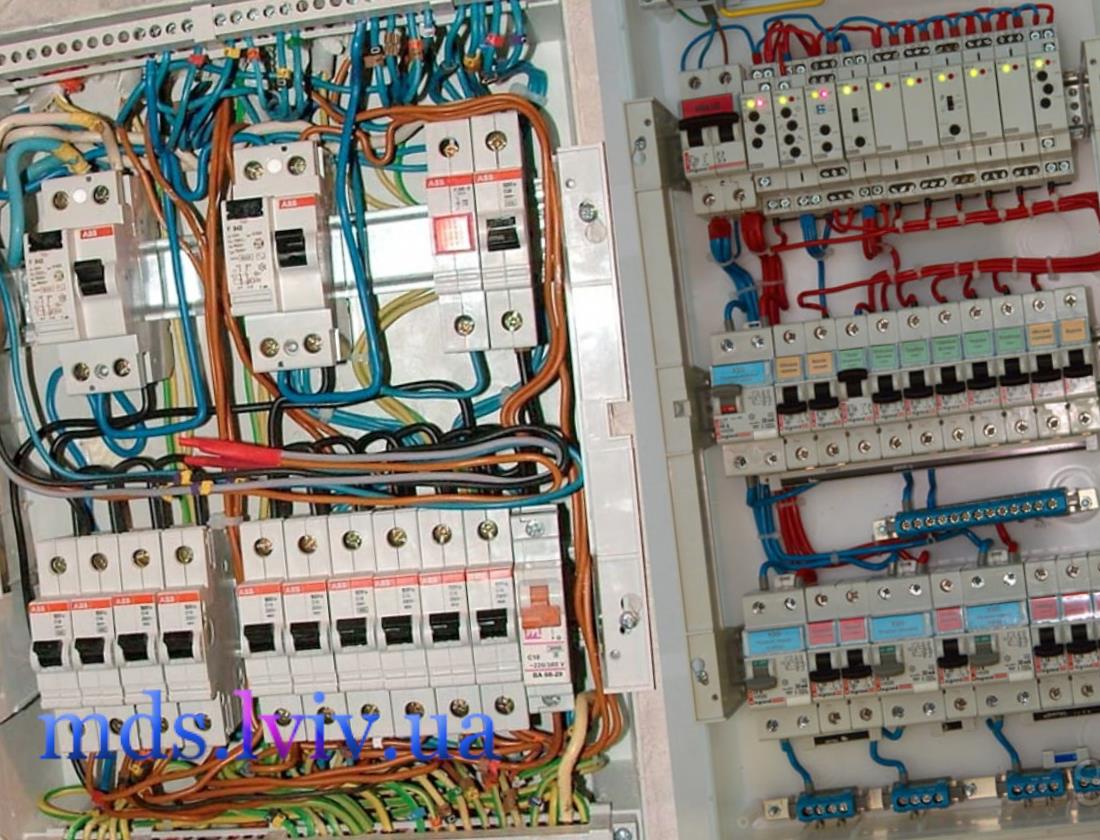

Електрощиток з великою кількістю споживачів

Важливо! Рекомендується бути особливо уважними при монтажі електричного щитка Львів в дерев’яному будинку, так як порушення норм і ПУЕ, може стати причиною загоряння.

Детальна інструкція по встановленню пристосування

Існує два типи щитків: застарілий і сучасний. У першому випадку вкручуються пробки з керамічними запобіжниками, а в другому використовуються звичні нам автомати та інші пристрої захисту.

Насамперед необхідно створити спеціальну схему вашої мережі, в якому будуть вказані всі групи електрики, обладнані в вашому домі. Також сюди слід включити кількість всіх захисних пристроїв.

Готуємо отвір в стіні, якщо це вбудований щиток. Для навісних робимо спеціальні кріплення. Тепер поміщаємо корпус на підготовлене місце і приєднуємо всі елементи з кабелями електромережі. Всі захисні елементи кріпляться на металеву рейку.

Важливо! Встановлюйте електрощит з запасним місцем, – найімовірніше у вас з’являться доповнення в енергосистемі.

Всі кріплення надійно фіксуємо, стежимо за тісним контактом провідників. Якщо є можливість підключити заземлення і ПЗВ.

Перед автоматичними вимикачами, що відповідають за певні групи обов’язкове встановлення головного автомату, який розмикає мережу всього приміщення відразу.

Після приєднання всіх деталей, їх необхідно перевірити. Краще зробити це тестером або індикаторною викруткою. І тільки після цього підключати електрику.

Якщо на корпусі щитка немає попереджувального знаку, наклейте його самостійно. Без потреби відкривати щиток заборонено, так як це великий ризик отримати електричну травму.

Зверніть увагу! Якщо ваша мережа складається з трижильних проводів: фаза підключається до верхньої частини автоматів, нуль (синій) – до нижньої, жовто-зелений до заземлювальної планки.

Монтаж електрощитка Львів сучасного типу повинен здійснюватися суворо за інструкцією.

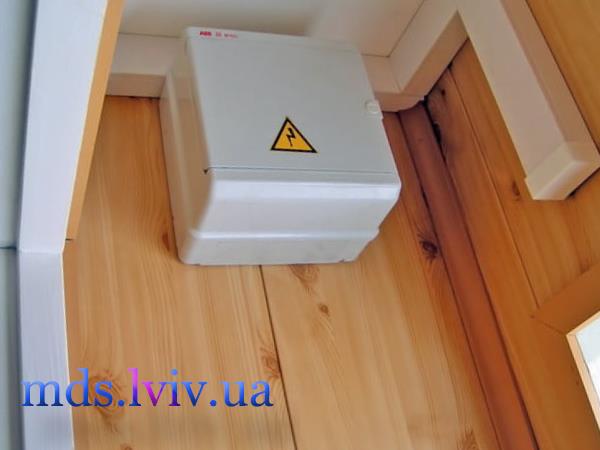

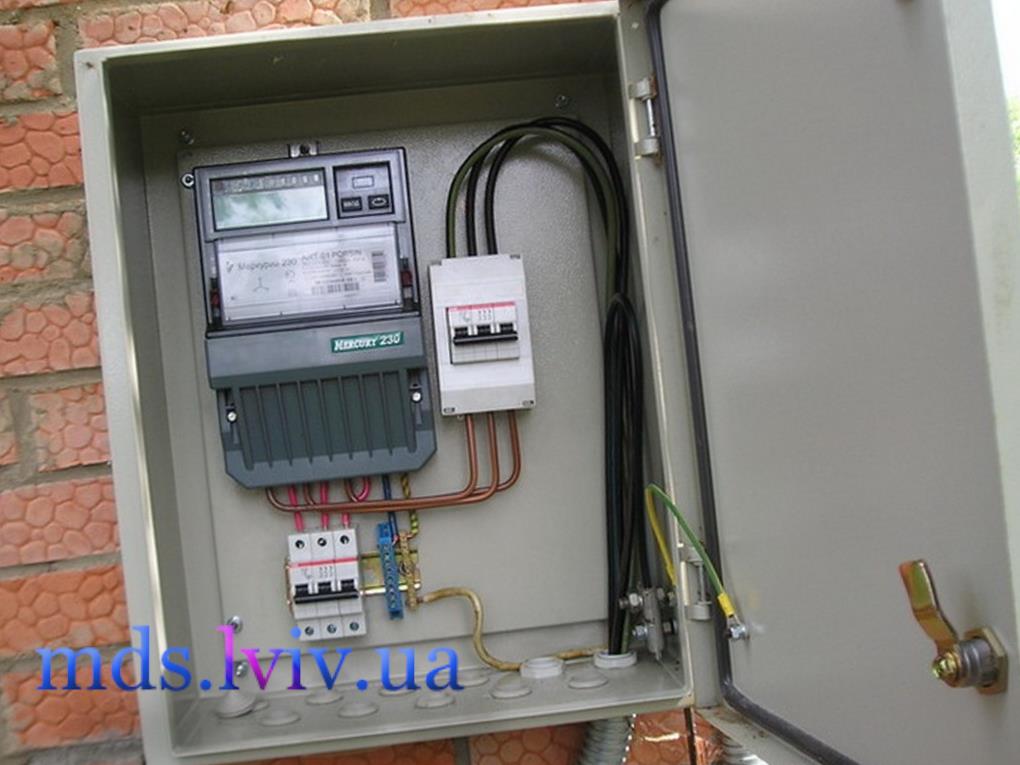

Навісний електрощиток

Призначення компонентів щитка

Кожен пристрій, встановлений в електричному щитку, відповідає за певні функції. До складу вступного розподільника включають:

  • прилад обліку (лічильник);
  • основний автоматичний вимикач;
  • пристрій захисного відключення (ПЗВ);
  • вимикачі для кожної окремої лінії;
  • шина для установки захисних засобів;
  • нульова рейка і шина заземлення.

Обліковий прилад грає роль механізму, що враховує кожен витрачати кіловат в будинку. Його монтажем не рекомендується займатися самостійно, так як обов’язково опломбувати пристрій, а цим займаються тільки професійні фірми.

Основний вимикач служить для розмикання мережі, що подає живлення до щитка. Встановлення ПЗВ призначене для визначення балансу в мережі, і при необхідності знижує його методом знеструмлення енергосистеми в будинку. Шина заземлення і розподільна шина частіше виконані з мідного матеріалу, призначені для зручного монтажу компонентів електрощитка.

Важливо! При роботі зі щитком обов’язково дивіться інструкцію – важливо не переплутати шини.

Як вибрати електрощиток: важливі моменти

Як правило, основним і головним атрибутом усієї електрики в будинку, є саме щиток, в якому зібрані всі необхідні інструменти, що забезпечують безпечну роботу електропроводки.

  1. Спочатку ви повинні визначитися з тим, яка конструкція вам підійде найбільше. Тут доведеться відштовхуватися від дизайну і матеріалів, які використані для оформлення стін. Тут же враховують варіант проводки (для відкритого типу краще навісний короб, для прихованого підійде і вбудований варіант).
  2. Приділіть особливу увагу матеріалу, з якого виготовлений прилад. Пластик і метал однаково мають відмінні властивості і якості. Обидва ці типи не схильні до займання і витримують механічні дії. Також необхідно спиратися на естетику. Після виконаного ремонту, краще весь захист акуратно помістити в щиток із пластику.
  3. Проаналізуйте число модулів. Це не менш важливо, однак для правильного вибору щитка за кількістю модулів, заздалегідь доведеться підготувати схему електропроводки в житловому приміщенні. Сюди включіть всі автомати і ПЗВ, також визначіться з встановленням приладу обліку, якщо його плануєте встановити прямо в щитку, доцільно придбати розподільник з модулем для лічильника.
  4. Слід визначити виробника. На цьому етапі варто врахувати найбільш популярні фірми, які заслужили увагу споживачів. Важливо, щоб щиток відповідав ГОСТам, до того ж продавець зобов’язаний надати вам сертифікат на товар.
  5. Якщо ваше житло не відрізняється великою площею, можна придбати спеціальний пластиковий бокс, як правило туди ховаються 2-3 автомата і ПЗВ. Для маленького житла, що характерно для квартири, такої кількості захисту цілком достатньо.

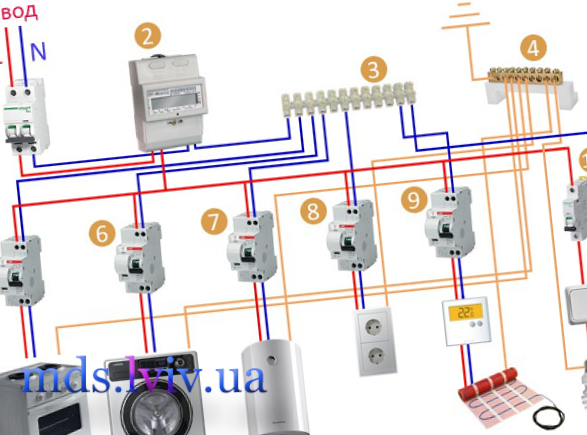

Схема підключення пристроїв в розподільному щитку

Пропонуємо розглянути схему підключення розподільних щитків.

Складаючи схему підключення електрощитка до існуючої системи, обов’язково вказувати напрямок електропроводки. Уточніть тип розключення і розміщення місць, в яких буде проводитися комутація провідників.

Розраховуйте все з максимальною точністю, важливо все придбати заздалегідь, щоб потім не відволікатися від роботи. Визначте силу струму вашої електропроводки. Від цього залежить форма і внутрішнє оснащення щитового розподільника. Коли все обладнання підготовлено, переходите до практичних дій монтажу електрощитка Львів. Як це робити, ми описували вище.

Для прикладу пропонуємо розглянути схему розташування проводки в квартирних умовах. Ви можете створити таку ж або свою власну, спираючись на наш приклад.

Загальні рекомендації, як зібрати електрощит в квартирі

Зверніть увагу на поради професіоналів, завдяки яким ви можете зробити підключення електрифікації в своєму будинку ідеальним:

  • квартирний щиток встановлюється з деяким запасом. Доцільно, щоб вільне місце ще залишалося для двох-трьох додаткових груп;
  • не слід практикувати об’єднання декількох приладів, різних за потужністю і призначенням під одним пристроєм захисного відключення;
  • рекомендована установка ПЗВ після основного автомату. Пам’ятайте його сила струму повинна бути вищою за номінал електромережі;
  • встановлення захисного пристрою перед автоматичним вимикачем є порушенням безпеки і тягне за собою нанесення штрафу, за недотримання заходів з електробезпеки в житловому приміщенні;
  • не встановлюйте диференціальні автомати на розетки, в яких буде живитеся комп’ютер. Цей прилад досить складний і нерідко викликає помилкове спрацьовування захисту. А це тягне за собою швидкий вихід з ладу як самої проводки, так і системного процесора;
  • купуйте механічні ПЗВ, так як електронні часто залежать від параметрів електричної мережі.

Монтаж електричного боксу

Що врахувати при комутації проводів в електричному щитку?

Відомо, що комутація провідників електричної мережі – це досить важливий етап, від якого залежить правильна її функціональність. Важливо врахувати, що всі роботи повинні бути виконані в суворій послідовності – не інакше. Всі жили надійно кріпляться в точках, що фіксуються, залишки видаляються разом із зайвою ізоляцією.

Якщо у вашій проводці використовуються досить м’які мідні жили, рекомендується використовувати струмопровідні наконечники. Всі зафіксовані провідники і елементи повинні бути протестовані. Обов’язково дотримуйтеся акуратності: всі дроти сховайте за рейку і закріпіть пучками за допомогою спеціальних хомутів.

Монтаж і встановлення щитка в квартирі

На шляху від електростанції до квартири електроенергія проходить через ряд розподільних пристроїв. Це головний розподільний щит (ГРЩ), ввідно-розподільний пристрій (ВРП), поверховий щит і, нарешті, щит в квартирі. Кожен з них – справжній центр з управління потоком електроенергії. За цей процес відповідають автоматичні вимикачі, лічильники, ПЗВ і інші встановлені в щиті пристрої.

Раніше в квартирах окремі щитки не ставилися, і в багатьох будинках ця традиція, як і раніше дотримується, а всі пристрої монтуються тільки в поверхові щити. Але до електричної мережі сучасного домогосподарства підключено таку кількість приладів, що організація окремого щитка стає нагальним питанням. Це потрібно не тільки з точки зору зручності, а й заради безпеки домашньої електричної мережі. Для квартири краще вибрати зручний і практичний навісний корпус з пластику.

Вибір корпусу

Перед тим як братися за монтаж електрощитка Львів, слід підрахувати потужність, споживану усіма електроприладами в квартирі, і визначити необхідну кількість вимикачів диференційного струму (ВДС) і пристроїв захисного відключення (ПЗВ). Потрібно врахувати, що для деякої побутової техніки, наприклад пральної машини і холодильника, краще встановити окремий захисний пристрій. У щитках використовується модульне обладнання. Відповідно, дізнавшись, скільки яких пристроїв потрібно для електричної мережі квартири, можна вибирати корпус потрібного розміру.

Монтаж

Розібравшись з внутрішнім змістом щитка, переходимо до вибору місця його встановлення. Найпоширеніший варіант – поруч із вхідними дверима. Господар квартири або електрик повинен мати безперешкодний доступ до щитка, в той же час він повинен бути недосяжним для дітей. Якщо конструкція дозволяє перевернути лицьову панель щитка, то дверцята будуть відкриватися як зліва направо, так і справа наліво. Для розміщення такого корпусу підійде будь-який кут. Сам процес встановлення не викличе труднощів у досвідченого домашнього майстра. Потрібно розмітити простір на стіні, зробити отвори і забити дюбелі. Після цього все готово для монтажу корпусу, він закріплюється на стіні шурупами. Це не складна робота, але і її можна виконати швидше, якщо в обраній оболонці передбачений бульбашковий рівень і розмітка для підводки кабелю,а в комплекті до неї йдуть дюбелі і саморізи.

Після того як квартирний щиток зайняв своє місце на стіні, настає час встановлення самих пристроїв. Потрібно приготувати DIN-рейку, на якій розміщується модульна автоматика, нейтральну (нульову) шину (N) і шину заземлення (PE). Набір встановленого обладнання різниться в залежності від схеми, обраної для квартири. Крім обов’язкового вступного автоматичного вимикача в нього можуть входити: лічильник електроенергії, реле напруги, ПЗВ і вимикачі диференційного струму, а також автоматичні вимикачі, відповідальні за розетки, освітлення та інші ділянки ланцюга. Встановлення устаткування на DIN-рейку не займе багато часу

Підключення проводів

Наступний етап – підключення обладнання до шин і між собою. Однак перед тим як монтувати в щитку нейтральну і заземлювальну шини, краще перевірити наявність в них достатньої кількості отворів для всіх потрібних проводів. Підключіть дроти до шин і з’єднайте пристрої між собою. Автоматичні вимикачі можна з’єднати за допомогою шини-гребінки. Тепер щит організований, і залишилося остання важлива дія – з’єднати вхідний кабель. Не забудьте перевірити роботу щитка і переконатися, що струм є у всіх проводах. Фінальний штрих – позначити, які автомати за що відповідають, щоб в подальшому з ними було простіше працювати.
