Опалення будинку водяною теплою підлогою

Обігрів приміщення за допомогою водяної підлоги в порівнянні з радіаторами дозволяє знизити витрати на опалення на 30-40%. У статті будуть розглянуті особливості конструкції, правила монтажу, рекомендації щодо вибору матеріалів та обладнання.

Переваги водяної теплої підлоги

Для власників котеджів та приватних будинків найкращий спосіб обігріву приміщень – водяна тепла підлога Львів. Вона має ряд переваг перед радіаторним:

  1. Економічність. Використання теплої водяної підлоги знижує витрати на обігрів приміщення на 30-60%.
  2. Естетичність. Труби з теплоносієм приховані під покриттям для підлоги.
  3. Не впливає на рівень вологості в приміщенні, не сушить повітря.

Підлога, що підігрівається електрикою, незважаючи на простий монтаж, не затребувана через високу вартість енергоресурсів. З метою економії краще передбачити систему опалення з водяним теплоносієм, що підігрівається від згоряння газу – дешевого джерела енергії. Переваги водяної теплої підлоги:

  • зниження витрат на опалення у 5-7 разів у порівнянні з електричним способом;
  • екологічність системи;
  • відсутність радіаторів та відкритої розводки.

Монтаж водяної підлоги – ефективний метод обігріву приватного будинку, який окупиться через 4-5 років, порівняно з електричним.

Тепла водяна підлога: особливості влаштування, елементи

Влаштування теплої водяної підлоги

  1. Труби.
  2. Цементна стяжка із пластифікатором.
  3. Арматурна сітка.
  4. Пінополістерол.
  5. Пароізоляція.
  6. Фінішне покриття для підлоги.
  7. Плита основи.
  8. Демпферна стрічка.
  9. Плінтус.

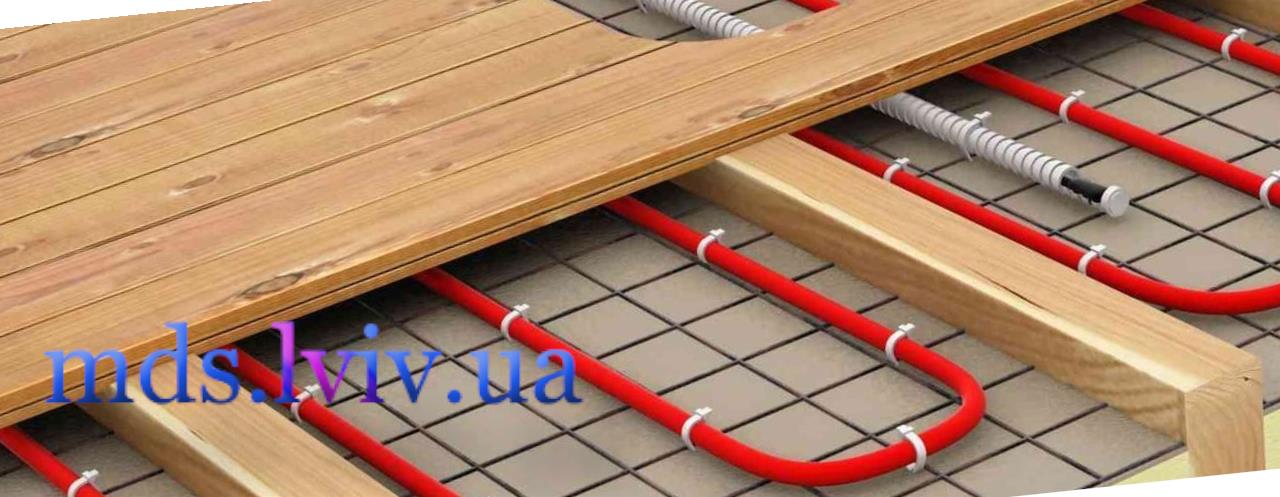

Для дерев’яної підлоги частіше використовують сухий монтаж з використанням полістирольної або дерев’яної основи. Мокра стяжка відрізняється обов’язковою заливкою цементно-піщаної суміші. Це найкращий варіант для сучасних приватних будинків.

Основні компоненти теплої водяної підлоги:

  1. Надійна та міцна основа – бетонна плита або ґрунт.
  2. Пароізоляція – поліетилен завтовшки мінімум 0,1 мм.
  3. Утеплювач. Екструдований пінополістерол відповідає всім необхідним вимогам. У нього низький показник теплопровідності, підвищена механічна міцність та доступна вартість.
  4. Цементно-піщана суміш із пластифікатором, який надає матеріалу рухливість, полегшує монтаж та знижує водоцементне співвідношення.
  5. Арматурна дротяна металева сітка розміром 50х50 мм або 100х100 мм.
  6. Труби. Висота стяжки над трубопроводом визначає рівномірність розподілу енергії та міцність конструкції. Оптимальне значення – 5 см, але не менше ніж 3 см.
  7. Демпферна стрічка – виріб, необхідний для компенсації теплового розширення цементної стяжки при нагріванні. Вона прокладається по контурах водяної підлоги та у місцях контакту стін зі стяжкою.
  8. Фінішне покриття. Оптимальне рішення – керамограніт чи керамічна плитка. Також можна використовувати спеціальний лінолеум, ковролін або ламінат, призначений для теплої підлоги.

Схеми опалення будинку водяною теплою підлогою: переваги та недоліки

Виділяють три основні типи укладання контуру водяної підлоги.

Найбільш простий у монтажі спосіб – “змійка”. Головний недолік – суттєва різниця температур на вході та виході з контуру, що досягає 10оС. Циркуляція води від колектора, що подає, до зворотного супроводжується падінням температури. Укладання змійкою доцільно використовувати в приміщеннях, для яких необхідно забезпечити поступове зменшення температури від периферії до центральної частини.

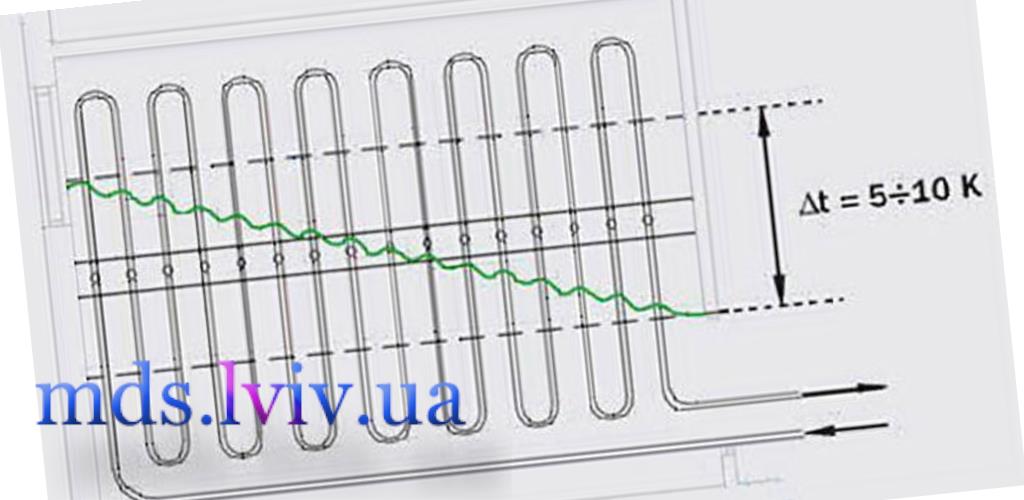

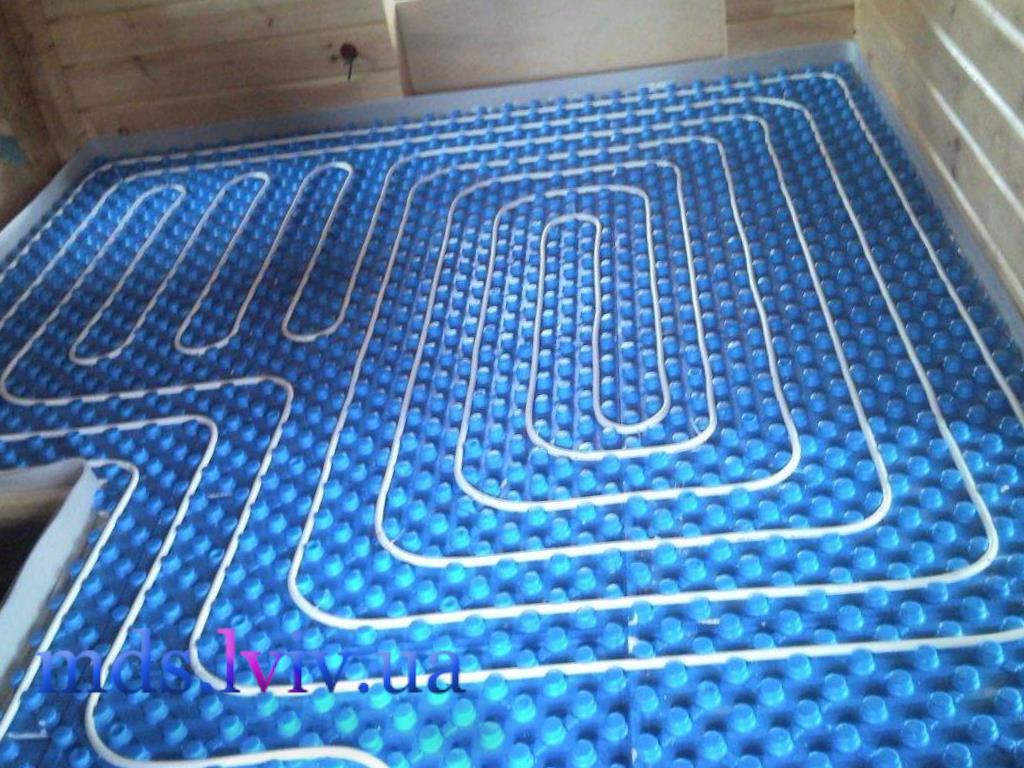

Укладання трубопроводів водяної підлоги методом «змійки»

Більш складний монтаж характерний для укладання контурів «равликом», який використовують у 90% випадків. Він дозволяє отримати рівномірний розподіл енергії по всій площі підлоги за рахунок того, що зворотний і той, що подає контури проходять всередині один одного. Невеликий температурний перепад нівелюється масивною стяжкою.

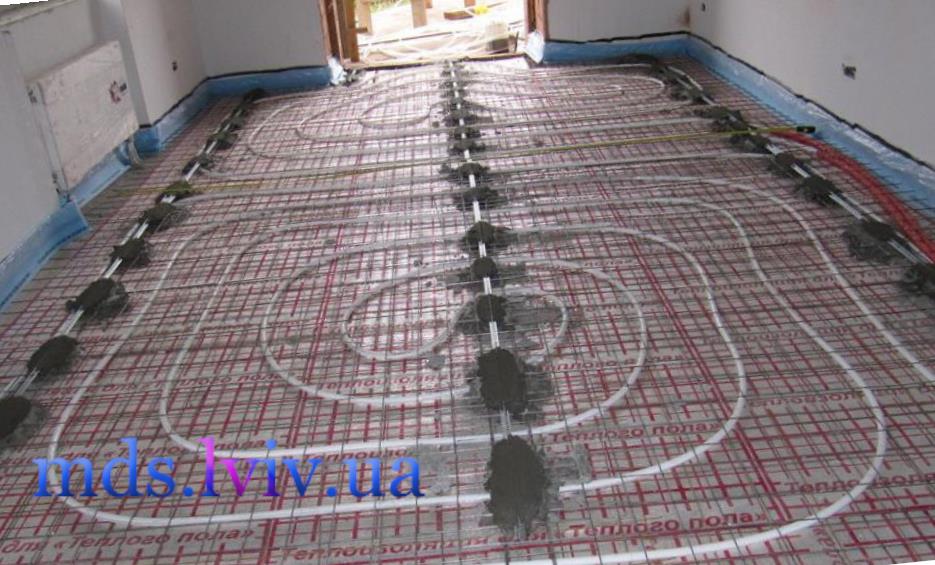

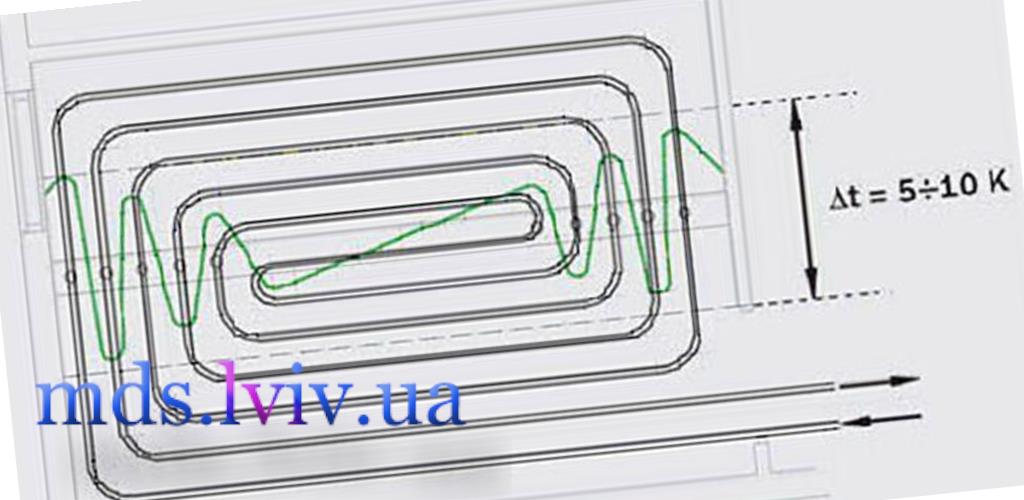

Укладання контурів методом «равлики»

Нерідко застосовують комбінований спосіб, коли по периметру приміщення труби укладають “змійкою”, а в центральній частині – “равликом”. Такий метод сприяє раціональному розподілу матеріалу, допомагає налаштувати потрібний режим обігріву.

У кожному способі крок укладання може змінюватися від периферії до центру. У крайових зонах він варіює від 100 до 150 мм, у середній частині – від 200 до 300 мм. Змінний крок укладання забезпечує більш інтенсивне нагрівання периметру.

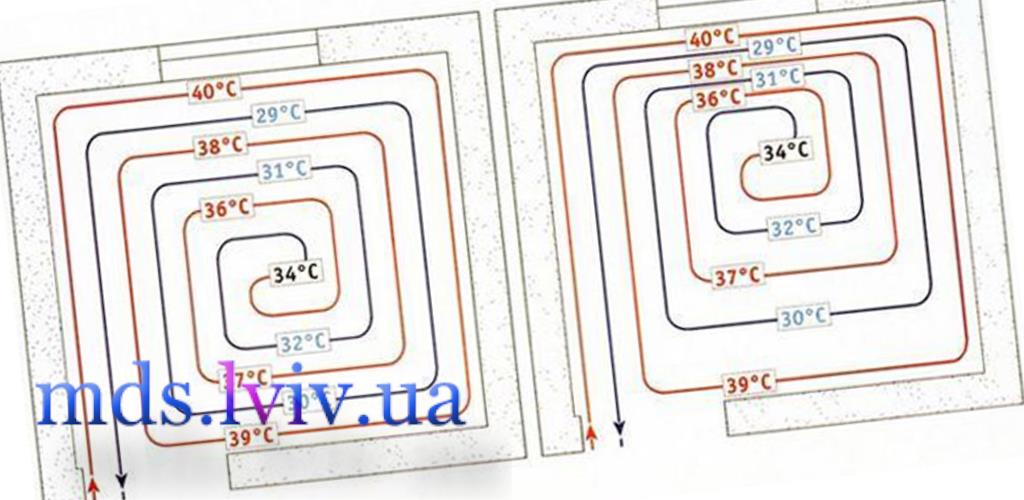

Розкладка контуру «равликом» із постійним (ліворуч) та змінним (праворуч) кроком

Правила поділу площі на контури водяної підлоги:

  1. Максимальна площа, що обігрівається одним контуром – 16-40 м2.
  2. Окреме регулювання кожної кімнати. Мережа трубопроводів не повинна переходити з одного приміщення до іншого. Виняток із правил допускається для санвузлів, якщо ванна та туалет розташовані поруч.
  3. Демпферну стрічку прокладають між двома контурами, по периферії приміщення та між кімнатами. Після заливання стяжки компенсує теплове розширення.
  4. Максимально допустима довжина сторони контуру – 8 м.

Для розрахунку довжини петель та розкладки контурів використовують спеціальні комп’ютерні програми.

Монтаж теплої водяної підлоги

Для правильного монтажу водяної теплої підлоги важливо грамотно скласти проект, вибрати оптимальний час для роботи, підібрати якісне обладнання.

Вимоги до об’єкту

Етап зведення перекриттів – оптимальний період для монтажу конструкції. Закладати трубопровід у готовому приміщенні можна, якщо воно відповідає таким вимогам:

  1. Достатня висота полотна. Висота установки конструкції системи опалення – від 80 мм до 200 мм.
  2. Міцна основа, яка витримає цементно-піщану стяжку.
  3. Висота дверних отворів – мінімум 2,1 м.
  4. Рівний та чистий фундамент, від якого залежить струм теплоносія. Перепади більше 5 мм викликають підвищення гідравлічного опору та призводять до утворення повітряних пробок.
  5. У будинку мають бути встановлені склопакети, завершені штукатурні роботи.
  6. Тепловтрати трохи більше 100 Вт/м2. Інакше варто заздалегідь утеплити будинок.

Вибір труб для системи опалення

Найбільш підходящий варіант для теплої водяної підлоги – труби PEX із зшитого поліетилену, які мають ряд переваг:

  • “ефект пам’яті” – після розтягування труба повертається в початковий стан;
  • щільність зшивки – 85%;
  • залом труби усувається за допомогою нагріву проблемної ділянки будівельним феном.

Подібні властивості PEX труб дозволяють замуровувати при монтажі водяної підлоги в будівельні конструкції фітинги з гільзою насувною аксіального типу або з гільзою з нержавіючої сталі під прес.

PERT труби не мають ефекту пам’яті. Для їх встановлення можна використовувати цангові чи прес-фітинги. PERT вироби доцільно застосовувати, якщо:

  • всі з’єднання розміщені в колекторно-змішувальному модулі;
  • контури конструкції монтовані цілісними відрізками труб;
  • температура теплоносія не перевищує 60⁰C;
  • з’єднання, приховані у стяжці, виконані за допомогою прес-фітингів.

На ринку також є труби композитної структури. Вони складаються з трьох шарів: зовнішні утворені зшитим поліетиленом, середній – алюмінієвою фольгою, що відіграє роль надійного кисневого бар’єру. Головний недолік більшості композитних труб – високий ризик розшарування через неоднорідність матеріалу, різні показники температурного розширення поліетилену та алюмінію.

Виробники пропонують три типорозміри труб: 20*2 мм, 16*2 мм та 17*2 мм. Найбільш потрібні перші два варіанти.

Фахівці рекомендують вибирати PERT або PE-Xa труби із полівінілетіленовим шаром, розташованим із зовнішнього боку виробу. Такий бар’єр зменшує дифузію кисню через стінки.

При виборі труб слід вивчити маркування, звернути увагу фірму-виробника, перевірити сертифікати відповідності. Один із оптимальних матеріалів для водяної теплої підлоги Львів – PE-Xa, PE-Xb труби Frankische. Вони виконані зі зшитого поліетилену, характеризуються надійністю та довговічністю, гнучкістю, високою стійкістю до механічних пошкоджень, хімічних речовин та перепадів температур. Під час горіння матеріал не виділяє токсичних компонентів. Якщо труби Frankische планується монтувати на відкритій території, необхідно покривати лаком для захисту від ультрафіолету або використовувати захисний кожух.

Проектування та розрахунок параметрів системи

Важливий етап проектування водяної теплої підлоги Львів – визначення параметрів системи. Складні інженерні розрахунки краще довірити досвідченим фахівцям. Помилка в одній цифрі може значно знизити ефективність конструкції, що негативно позначиться на безпеці та комфорті в експлуатації.

При розрахунку параметрів необхідно взяти до уваги, що діапазон оптимальних температур покриття для підлоги в житловому будинку становить від +21 до +29 оC. Для санвузлів рекомендується орієнтуватися на температуру від +31 до +33 °C, для коридору +30 °C.

Система опалення теплою водяною підлогою – низькотемпературний метод, на відміну від радіаторного. Температура теплоносія на вході до контуру системи не перевищує +60оС. Оптимальний показник падіння температури в трубопроводі, що гріє – різниця між тою, що подає і зворотною магістраллю, становить 55/45оС, 50/40оС, 45/35оС або 40/30оС.

Важливим параметром конструкції є довжина контуру водяної теплої підлоги Львів. На практиці рідко вдається досягти рівної довжини петель і виникає потреба у балансуванні. При проектуванні системи враховують співвідношення діаметра та довжини труб.

Утеплювач: вибір, правила розрахунку товщини, особливості монтажу

Утеплювач – обов’язкова частина конструкції водяної теплої підлоги Львів, що запобігає тепловтратам на обігрів непотрібних будівельних конструкцій та навколишнього середовища. Найбільш ефективні матеріали:

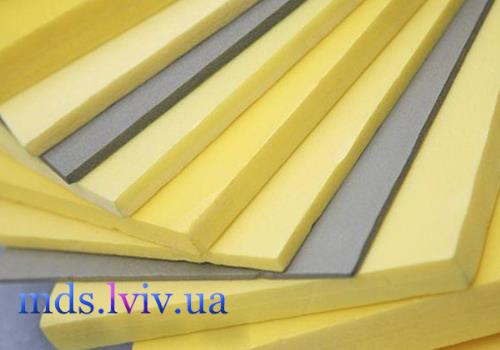

1. ЕППС – екструдований пінополістерол. Властивості виробу – низька теплопровідність, високі показники механічної міцності, стійкість до вологи. ЕППС не вбирає воду, відрізняється низькою вартістю. Виробники поставляють ЕППС у вигляді плит товщиною 100, 80, 50, 30 та 20 мм. Спеціальні пази по периметру забезпечують хороше стикування елементів утеплювача.













 2. Профільні теплоізоляційні мати. Виготовляються з пінополістеролу підвищеної густини. Відмінна риса – прямокутні або круглі пристрої для укладання труб. Крок кріплення – 50 мм. Теплоізоляційні мати полегшують монтаж, але відрізняються вищою вартістю. На ринку можна знайти плити завтовшки 1-3 см.















У деяких профільних теплоізоляційних матах передбачений додатковий шар із розміткою з фольги. Такий пристрій не несе практичної користі. Відбивна здатність у непрозорій стяжці буде неефективною. Лужне середовище у вигляді цементного розчину у процесі застигання роз’їсть тонкий шар алюмінію.

Розрахунок товщини утеплювача – складний процес, що вимагає врахування багатьох нюансів. Неправильні параметри негативно вплинуть на ефективність водяної теплої підлоги Львів. При розрахунку необхідно враховувати такі рекомендації:

  • Товщина утеплювача для системи опалення на ґрунті – мінімум 100 мм. Переважно укладати перпендикулярно один до одного два шари по 50 мм.
  • Якщо конструкція монтується в кімнаті, розташованій над цокольним поверхом, то мінімально допустима товщина утеплювача – 50 мм.
  • Товщина утеплювача в приміщенні над опалювальними кімнатами – не менше 30 мм.

Особливості монтажу утеплювача:

  • Перед початком робіт необхідно виміряти чисту підлогу рівнем, усунути нерівності понад 10 мм за допомогою сухої, чистої піщаної суміші.
  • Водяна тепла підлога Львів по ґрунту та в приміщенні, розташованому над цокольним поверхом, вимагає попереднього укладання гідроізоляційної плівки.
  • Другий шар утеплювача розташовують перпендикулярно першому.
  • Щілини, що залишилися після монтажу, закривають залишками ЕППС та монтажною піною.

ф  Для фіксації плит до основи призначені тарілчасті дюбелі, які кріпляться в центральній частині та в місцях стиків, запобігають зміщенню утеплювача під час заливки стяжки.

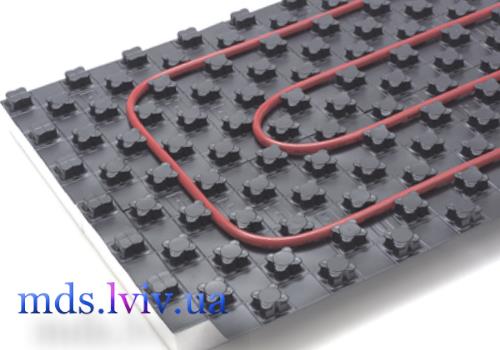

ф  Фіксація труб на ЕППС проводиться за допомогою гарпун-скоб, які мають у своєму розпорядженні на прямій ділянці через кожні 300-500 мм, на кутовому – через 100 мм.

Елементи колекторно-змішувального вузла

Важливий модуль конструкції водяної теплої підлоги Львів – колекторно-змішувальний вузол. Це елемент, який розподіляє теплоносій теплопроводом, регулює температуру і витрату, балансує петлі, забезпечує видалення повітря.

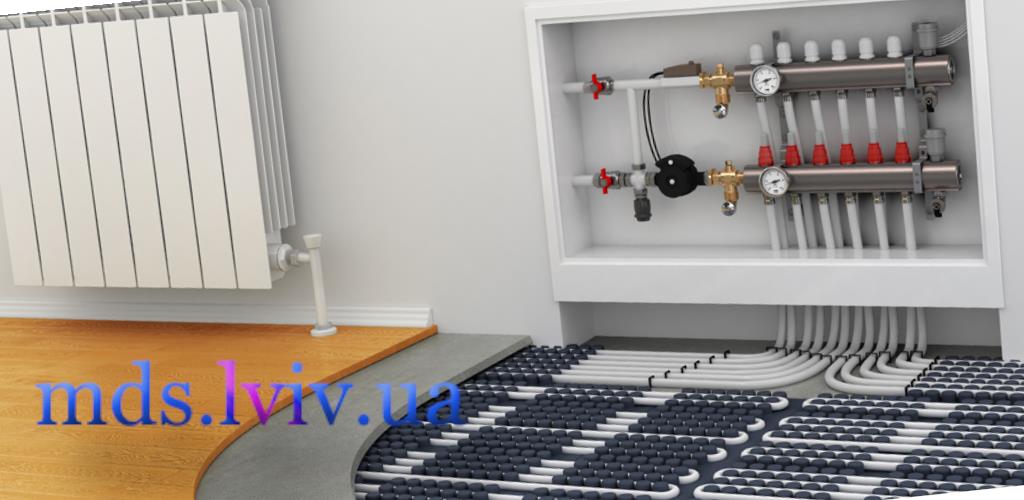

Колекторно-змішувальний вузол

Колекторно-змішувальний вузол – ключовий робочий орган системи, від якого залежить ефективність та безперебійне функціонування опалювальної конструкції. Вибір комплектуючих для цього модуля краще довірити досвідченим фахівцям.

Елементи колекторно-змішувального вузла:

  1. Колектори.
  2. Арматура на колекторі, що подає – витратоміри, регулювальні клапани.
  3. Арматура на зворотному колекторі – перекриваючі або термостатичні клапани.
  4. Автоматичний відвідник повітря.
  5. Фітинги – елементи для підключення труб до колектора.
  6. Кронштейни – вироби для кріплення колекторів із дотриманням певної міжосьової відстані.
  7. Дренажні крани для видалення повітряних бульбашок та зливу води.
  8. За відсутності в котельні окремого стояка для теплої водяної підлоги необхідно обладнати змішувальний вузол з насоса, термостатичного клапана і байпаса, що відповідає за приготування теплоносія.
  9. Колекторна шафа – місце розташування вузла.

Колекторно-змішувальний модуль повинен розташовуватись біля магістральних труб і забезпечувати однакову відстань до петель.

Монтаж армуючої сітки

Армування – монтаж сітки усередині стяжки. Оптимальний діаметр виробу – 3 мм, комірки – 100*100 мм. поверхнею.

Ділянки сітки між собою кріпляться гладким арматурним дротом чи пластиковими хомутами. Не можна залишати гострі кінці, що стирчать, які можуть пошкодити трубу. З цієї причини не рекомендується використовувати сітку з арматури з рифленою поверхнею.

Хороша альтернатива – пластикова сітка. Вона відрізняється низькою вартістю та простим монтажем. Застосування пластикової сітки знижує можливість пошкодження контурів і появи тріщин на поверхні стяжки.

Пластикова армуюча стяжка

Гідравлічна перевірка водяної підлоги

Заповнення труб та гідравлічні випробування системи здійснюють до заливки стяжки. Це необхідно для ідентифікації несправностей та їх простого швидкого усунення.

Для заповнення контурів краще використовувати прозорий шланг, який дозволяє стежити за виходом повітряних бульбашок. До входу колектора підключається водопровідна вода, до виходу опресувальний насос. Кожен контур окремо заповнюється теплоносієм і промивається доти, доки вийде все повітря, і розчин стане чистим.

При виявленні протікання їх усувають після скидання тиску. Результат процесу – безповітряні контури, заповнені чистою водою.

Для гідравлічних випробувань знадобиться опресувальний насос. Суть процесу – збільшення тиску в системі до 6 бар та огляд системи на наявність протікання.

Встановлення маяків

Напрямні гіпсокартонні профілі мають гладку поверхню, достатню жорсткість і оптимально підходять для розрівнювання стяжки. Встановлення маяків проводиться на рівні чистої підлоги за вирахуванням товщини фінішного покриття. Надійна фіксація напрямного профілю можлива завдяки встановленню маяка на надійну опору, роль якої виконують нагелі – спеціальні шурупи бетону.

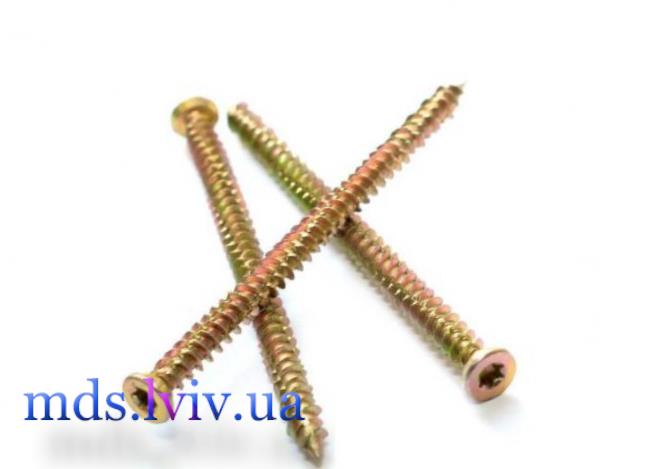

Нагелі металеві

Верхня частина шурупа повинна розташовуватись на рівні поверхні стяжки. Контроль здійснюють лазерним чи будівельним рівнем.

Особливості встановлення маяків:

  • відстань між маяками – 1,5-2 м;
  • для відстань від стіни – трохи більше 30 см;
  • закріплення елементів застосовують цементну суміш, аналогічну розчину для стяжки підлоги.

На цьому етапі робіт додатково контролюють правильність укладання демпферних стрічок. При необхідності їх зміцнюють та фіксують за допомогою цементного розчину.

Заливка стяжки

До стяжки водяної теплої підлоги Львів пред’являють особливі вимоги через підвищені механічні навантаження і температурні деформації. Відхилення від правильної рецептури призведе до швидкої появи тріщин на поверхні конструкції. Для захисту від пошкоджень використовують модифікований бетонний розчин з додаванням фібри та пластифікатора.

Функції пластифікатора:

  • збільшення рухливості стяжки, необхідної для легкого видалення повітряних бульбашок та щільного «охоплення» труб;
  • зниження водоцементного співвідношення;
  • підвищення міцності при висиханні.

Використання фібри спрямоване на дисперсне армування бетонного розчину. Це дозволяє знизити ризик утворення тріщин, підвищити міцність на стиск та вигин. Краще додавати до суміші базальтову або поліпропіленову фібру.

Через 1-2 дні після заливання проводять зачищення поверхні до повного оголення маяків. Стяжку зволожують та прикривають поліетиленовою плівкою. Через добу маяки та нагелі видаляють, отвори закривають плитковим клеєм або розчином. Щодня протягом 10 діб стяжку зволожують та накривають плівкою.

Введення в експлуатацію. Балансування контурів

Повне висихання стяжки займає щонайменше 28 днів. Після цього можна починати балансування контурів. Процес значно прискорюється та полегшується за наявності витратомірів на колекторі.

Грамотно складений проект містить дані про розташування регулювальної арматури та витрату теплоносія в кожному контурі. Тому важливо довірити розробку документації досвідченому фахівцю.

Випробування опалювальної системи починаються із температури 25оС. Її збільшують кожну добу на 5оС. Правильність балансування оцінити одразу неможливо. Для оцінки температурного режиму потрібно почекати кілька годин.

Висновки

Використання для обігріву будинку водяної теплої підлоги Львів замість радіаторів знижує витрати на опалення на 30-40%.

Конструкція водяної теплої підлоги включає 8 обов’язкових елементів – труби, цементна стяжка з пластифікатором, арматурна сітка, утеплювач, демпферна стрічка, пароізоляція, фінішне покриття, плита основи.

Оптимальний період для монтажу конструкції – зведення перекриттів.

Переважний метод укладання контурів – «равлик». Він характеризується рівномірним розподілом енергії за площею підлоги.

До заливки стяжки необхідно провести гідравлічний контроль. Перевірка дозволяє швидко та просто ідентифікувати та усунути несправності.

Ефективний обігрів будинку за допомогою теплої водяної підлоги та зниження витрати енергоресурсів можливе лише за правильної реалізації ідеї. Наша компанія пропонує послуги з проектування та монтажу системи «під ключ» у Львові. Досвідчені фахівці розроблять документацію з урахуванням діючих будівельних норм та ДСТУ, допоможуть підібрати оптимальне обладнання. Для консультації та оформлення заявки зв’яжіться з представником компанії за телефоном.
