Що потрібно знати перед початком монтажу кондиціонерів Львів самотужки? Як потрібно до цього підготуватися і які етапи роботи вам доведеться пройти, вам розповість ця стаття.

Насамперед необхідно визначитися, для чого Ви вирішили самостійно встановити кондиціонер.

Якщо ви “майстер на всі руки”, вам така робота в задоволення і вже є пристойний набір інструментів, то ця інструкція для вас.

Також якщо ви бажаєте навчитися монтувати кондиціонери і в майбутньому навіть збираєтеся заробляти на цьому, але у вас немає необхідних знань, то початкові відомості можете отримати в нашій статті.

Якщо ви вирішили заощадити на монтажі кондиціонера Львів, то змушені вас розчарувати, швидше за все витрати на витратні матеріали та інструмент перевищать вартість встановлення фахівцями. І навіть якщо ви візьмете все необхідне у знайомих або в оренду (перфоратор, наприклад), то все одно, невелика дрібниця зможе звести нанівець всю економію, наприклад, як витік фреону.

Розглянемо всі етапи, які необхідно пройти при монтажі кондиціонера:

Етапи самостійного монтажу

• Придбання необхідного набору інструментів для встановлення
• Купівля витратних матеріалів
• Вибір типу кондиціонера, його потужності та виробника.
• Вибір місця встановлення внутрішнього та зовнішнього блоків спліт-системи, а також спосіб Прокладання комунікацій.
• Буріння отвору в стіні
• Встановлення внутрішнього та зовнішнього блоку.
• Прокладання та з’єднання комунікацій.
• Вакуумування холодильного контуру та запуск фреону

В кінці, в разі потреби, може знадобитися дозаправка фреону (це залежить від довжини траси)

Після чого слід перевірити працездатність кондиціонера у всіх режимах роботи та отримувати задоволення від виконаної роботи!

Слід зазначити, що спочатку необхідно вивчити всі пункти, щоб у цілому зрозуміти порядок робіт та їх обсяг, це дозволить уникнути багатьох помилок.

Інструменти для монтажу кондиціонерів

Розглядається необхідний набір інструментів, який знадобиться для самостійного встановлення спліт-системи. Також вказано для чого потрібний кожен інструмент.

Деякі з них, можливо вже є у вас, а деякими ви віддасте перевагу не користуватися, замінивши їх іншими.

Багато інструментів продаються відразу в одному наборі – викрутки, ключі, кусачки, пасатижі або вальцювання, трубогиби, ріммери, манометри. Вони можуть бути об’єднані в одному наборі, а вже вам вирішувати, купувати їх окремо або разом.

Перфоратор для буріння стіни

Потужності достатньої для буріння стіни

Призначений для буріння отвору у стіні

Бур для перфоратора

Діаметром не менше 40 мм, щоб в отвір пройдений цим буром могли поміститися дві фреонові трубки, п’ятижильний міжблочний кабель і гофрована трубка для відведення конденсату (якщо конденсат буде стікати на вулицю).

Довжина має відповідати ширині стіни.

Бур безпосередньо проходить отвір у стіні

Перфоратор для буріння отворів кріплення кондиціонера

Ці отвори необхідні для закріплення кронштейнів зовнішнього блоку та панелі, що утримує внутрішній блок.

Призначений для буріння отворів кріплення кондиціонера

Свердла для буріння отворів кріплення кондиціонера

Зазвичай це 10 мм для кронштейнів зовнішнього блоку та 6 мм під дюбелі для внутрішнього блоку.

Вакуумний насос

Потрібно для видалення вологи та повітря з фреонового контуру. Багато монтажників його не використовують, видавлюючи повітря із системи фреоном із самого кондиціонера, але професіонали, які працюють із серйозним обладнанням, його використовують завжди.

Манометричний колектор

Потрібен для з’єднання кондиціонера із вакуумним насосом при його використанні. А також для з’єднання з балоном фреону при заправці, ця процедура буде потрібна при великій довжині траси від внутрішнього до зовнішнього блоку.

Призначений для заправки кондиціонера після монтажу

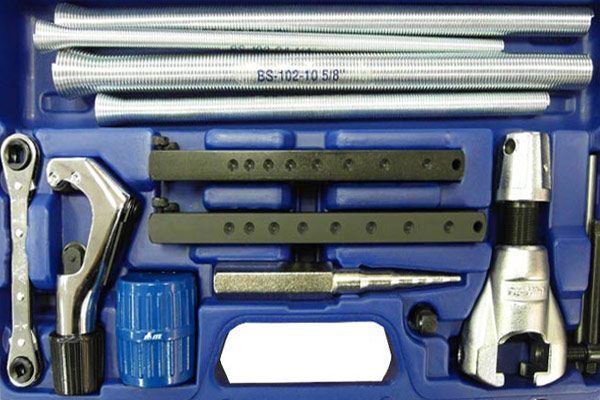

Набір вальцювань

Цей набір необхідний для вальцювання (відбортування) мідних трубок, для подальшого з’єднання з вентилями кондиціонера.

Труборіз

Спеціальний труборіз, призначений для мідних труб, дуже простий, недорогий та вкрай зручний інструмент, не рекомендується замінювати його іншими інструментами (ножівкою по металу, наприклад)

Рівно ріже мідні трубки без тирси та задирок

Трубогиб

Зазвичай для труб діаметром 1/4″ і 3/8″ не потрібно трубогиб, але при нестачі навичок може знадобитися, щоб не отримати “залом” трубок.

Набір гайкових ключів

Вони знадобляться для кріплення зовнішнього блоку до кронштейнів та для відкручування мідних ковпачків на вентилях та закручування вальцювальних гайок.

Можна купити окремо лише необхідні або розвідний ключ.

Набір шестигранників

Без них відкрити крани вентилів на зовнішньому блоці та запустити фреон у контур не вдасться.

З їх допомогою відкривають крани зовнішнього блоку кондиціонера для проходження фреону по контуру

Набір викруток

Знадобиться хрестова викрутка і маленька шліцева (плоска) для закручування дротів у клемній колодці.

Для закручування гвинтів

Кусачки

Зачищення дроту, відкушування кабелю тощо.

Рівнемір

 Застосовується для дотримання правильного ухилу, щоб конденсат із дренажу стікав самопливом.

Ми розглянули основний набір інструментів, але можливо вам знадобляться ще деякі незначні інструменти, наприклад, молоток для забивання анкерних болтів, пасатижі і т.ін. дротів.

Витратні матеріали для монтажу кондиціонерів

Розглянемо витратні матеріали, без яких не вдасться виробити монтаж кондиціонера Львів-мідні трубки, теплоізоляція, холодоагент, а також різні кріплення та кронштейни.

Слід звернути увагу на якість матеріалів, від цього залежить якість монтажу та довговічність роботи кондиціонера без ремонту.

Також від цього залежить зручність монтажу, і якщо досвідчений монтажник впорається з будь-якими матеріалами, то новачкові, наприклад, що перший раз взяв у руки вальцювання, буде дуже важко розвальцювати не пластичну мідну трубу невідомого виробника.

Отже, нам знадобляться:

Мідні трубки

Для монтажу кондиціонера найпоширенішої потужності 7 Btu/h (“сімки”) підходить труба діаметром 1/4″ і 3/8″ (чверть і три восьми дюйми).

Трубу необхідно придбати спеціальну, для кондиціонерів, а не сантехнічну, яка набагато менш пластична.

Продається бухтами по 15 метрів та більше. Але на будівельних ринках можна знайти і по метражу, щоправда, дорожче.

Для фреонових трас кондиціонера

Теплоізоляція

Така ізоляція порожниста всередині і надягається на трубки, захищаючи від втрат холоду.

Виконана вона із спінених полімерів і має різну товщину стінки, природно, що вона товща, тим краще.

Продається поштучно, завдовжки по 2 метри.

Електричний кабель

Для підведення електроживлення та для міжблочного з’єднання.

Кількість жил – три чи п’ять, залежить від конкретного кондиціонера.

Перетин дроту можна переглянути в інструкції.

Краще брати гнучкий дріт марки ПВХ, з ним вам буде набагато легше працювати.

Кронштейни

Там встановлюється зовнішній блок при кріпленні на стіну. Але у разі кріплення зовнішнього блоку на даху або землі знадобиться металева підставка.

Характеризуються навантаженням, яке вони можуть витримати, є для 50 кг, 80 кг і так далі. Для “7” підійдуть кронштейни на 50 кг.

Анкерні болти

Ними кронштейни кріпляться до стіни будівлі. Можна придбати окремо дубелі та болти потрібного розміру.

Кріплення зовнішнього блоку до кронштейнів

Болти розміром 8 мм, гайки та шайби до них.

Кріплення внутрішнього блоку

Самонарізи та дюбеля до них або дюбель-цвях.

Дренажний шланг

Довжини достатньої для видалення конденсату у відведене місце (на вулицю або каналізацію), діаметром 16 мм (“для сімки”)

Декоративний короб

Для укладання в нього комунікацій – труб та проводів, якщо вирішено обійтися без штроблення.

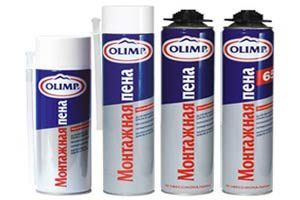

Монтажна піна

Герметизує отвір у стіні після монтажу, щоб уникнути тепловтрат.

Продається у будь-якому будівельному магазині.

Хомути

Для стяжки разом мідних труб, дренажної труби та кабелю, так як вони повинні уміститися в декоративний короб або проштроблений канал у стіні.

Потрібно багато, продаються в упаковці 100 шт.

Клемні колодки або ізолятори

Знадобляться для з’єднання дротів між собою, міжблочних та живильних.

Як видно зі списку, більшість інструментів є у будь-якого домашнього майстра. Вибираючи інструмент, слід керуватися здоровим глуздом і пам’ятати, що професійний інструмент призначений для щоденного використання, а побутовий для рідкісного використання.

Буріння отвору у стіні

Одна з найскладніших операцій при монтажі кондиціонера Львів – буріння отвору у стіні. Необхідно знати кілька особливостей цього процесу, щоб робота не була зроблена даремно

Підготовка до буріння

Після того як ви вибрали місце встановлення внутрішнього та зовнішнього блоків, буде відомо де пройде траса і відповідно де необхідно бурити отвір.

Необхідно його намітити, якщо ви будете вести трасу в коробі, його потрібно розташувати якомога ближче до стіни – щоб трубки вмістилися в короб.

Якщо ж монтаж “прямий” або з укладанням в штробу, це не має особливого значення.

Діаметр отвору

Розмір отвору залежить від діаметрів мідних трубок, перерізу електричного кабелю та наявності дренажного шланга.

Чим потужніший кондиціонер, тим товщі його трубки, а якщо ви вибрали спосіб видалення конденсату – самопливом, то вам доведеться виводити на вулицю ще й 16 мм шланг.

Для побутових кондиціонерів невеликої потужності потрібен отвір діаметром 40-45 мм. Для новачків краще 45 мм.

Застосовувати кілька отворів маленького діаметра годі було, оскільки пробурити у стіні отвори малого діаметра великої довжини проблематично.

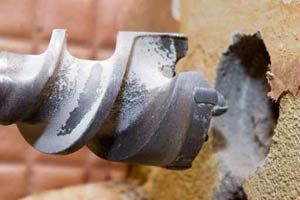

Перфоратор та бур

Бур необхідно застосовувати відповідної довжини та діаметру, для цього треба заздалегідь виміряти товщину стіни.

Для товстих стінок застосовують спеціальні набірні бури, які нарощуються шляхом прикріплення додаткових секцій.

Якщо довжини бура не вистачає, то проходити отвір з двох сторін вкрай небажано, так як поєднати їх дуже складно, така процедура назавжди відіб’є бажання займатися встановленням кондиціонерів.

Краще взяти в оренду бур відповідної довжини, це заощадить ваш час та нерви.

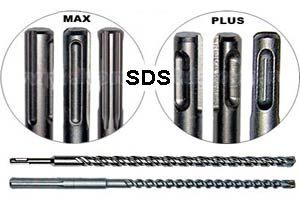

Перфоратор повинен бути відповідної потужності, для бура SDS Max

Від виробника перфоратора залежить його довговічність та зручність використання, наприклад, хороші перфоратори мають велику потужність і при цьому мало важать, користуватися ними дуже зручно.

Визнаним лідером у виробництві перфораторів є фірма Hilti.

Буріння стіни

Отже, ви намітили отвір, підготували інструмент.

Після цього необхідно починати буріння, дотримуючись техніки безпеки:

• одягнути захисні окуляри
• одягнути респіратор
• зайняти стійке становище
• тримати інструмент за призначені для цього ручки
• не торкатися буру – він сильно нагрівається під час роботи
• через певний час робити перерву в роботі, щоб дати охолонути інструменту
• час залежить від міцності стіни, матеріалу з якого вона зроблена
• після того, як ви повністю пробурили отвір, його необхідно прочистити від залишків бетону або цегли.

Нюанси при бурінні

Ухил отвору

При видаленні конденсату на вулицю дренажна система проходить через стіну, і якщо в стіні буде пряма ділянка, то як наслідок – засмічення дренажу, течі води з внутрішнього блоку.

Ще одна неприємність при цьому – застій води, результат – неприємний запах з кондиціонера, причому неважливо, працюватиме він чи ні.

Тому обов’язково потрібно бурити отвір із ухилом на вулицю близько 5%.

Також, при розмітці отвору, не забудьте, що він має бути не на рівні виходу з кондиціонера, а з урахуванням ухилу, тобто нижче.

Перешкоди у стіні

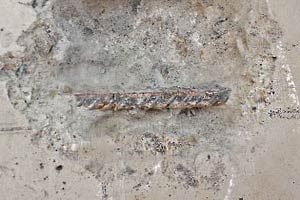

Якщо стіна виготовлена ​​із залізобетону, то при бурінні можна натрапити на арматуру.

Ознаки цього: змінюється звук при обертанні бура, отвір не збільшується, бур може защемити, а також металева стружка на кінці бура, якщо його витягнути.

Боротися з цим складно, навіть простіше зробити інший отвір.

Також іноді можна натрапити на приховані труби чи проводку.

Щоб не потрапити у дріт, можна просканувати стіну спеціальним індикатором, на зразок індикаторної викрутки, які продаються в спеціалізованих магазинах і коштують зовсім недорого.

Герметизація отвору

Після проведення всіх необхідних комунікацій необхідно загерметизувати отвір з обох боків.

Це запобігатиме протягу через щілини, зайвих втрат холоду з траси, а також скупчення вологи, яка без герметизації виділятиметься на трубках.

Встановлення зовнішнього та внутрішнього блоків кондиціонера

Після підготовчого етапу безпосередньо встановлюємо внутрішній та зовнішній блоки кондиціонера та з’єднуємо їх міжблоковою трасою.

Після пробивання отвору необхідно протягнути комунікації, повісити внутрішній та зовнішній блоки та з’єднати їх.

Проведення комунікацій

До комунікацій належать:

• міжблочний кабель (трьохжильний або п’ятижильний)
• живлячий кабель
• мідні трубки
• дренажний (зливний) шланг

Отже, відміряємо необхідну довжину міді, дроту та дренажу.

Одягаємо на мідні трубки теплоізоляцію потрібного розміру, на кінці трубок одягаємо ковпачки або замотуємо ізоляцією, до трубок додаємо дріт і дренаж, стягуємо стяжками і простягаємо крізь стіну.

При цьому якщо траса йде не в штробі, а в коробі, то його потрібно встановити на цьому етапі, до з’єднання трубок, так як це буде зручніше.

Встановлення внутрішнього блоку

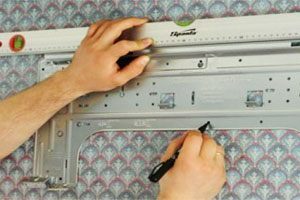

У комплекті з кондиціонером завжди додається так звана монтажна рамка або пластина.

За допомогою будівельного рівня вирівнюємо рамку горизонтально (можна зробити невидимий оку ухил близько 3% у бік стікання конденсату) та кріпимо її до стіни.

Це можна зробити саморізами з дюбелями або дюбель-цвяхами, “метеликами” – головне, щоб було надійно.

Після цього з’єднуємо мідні трубки внутрішнього блоку з міжблочними – це можна зробити за допомогою вальцювання або методом паяння.

Після цього з’єднуємо дренаж та електричні дроти.

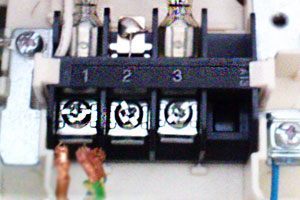

Електричні з’єднання

Провід з’єднуємо за номерами – щоб вони збігалися на внутрішньому та зовнішньому блоках:

1 на внутрішньому блоці до 1 на зовнішньому блоці

2 на внутрішньому блоці до 2 на зовнішньому блоці

і так далі.

Проводи живлення підключаємо до клем “L” і “N, або вилки з нього.

Монтаж зовнішнього блоку

Для того, щоб повісити зовнішній блок на стіну, необхідно придбати спеціальні кронштейни, в комплекті вони не йдуть.

Вибирати кронштейни слід за максимально допустимою масою та довжиною кронштейнів, закладаючи дворазове навантаження.

Для звичайних 5-7-9 Btu/h використовують кронштейни із максимальним навантаженням до 60 кг.

Подовжені кронштейни можуть знадобитися, якщо, наприклад, зовні стіни прокладено утеплювач, вентильований фасад.

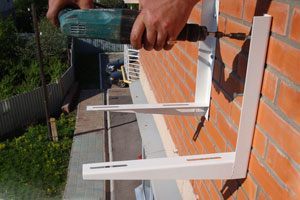

Монтаж кронштейнів

• Вимірюємо ширину кріплень зовнішнього блоку
• Розмічаємо на потрібній ширині отвору використовуючи рівень
• Буримо отвори під кріплення (стандартно-10 мм болти)
• Прикручуємо кронштейни до стіни

Встановлення зовнішнього блоку

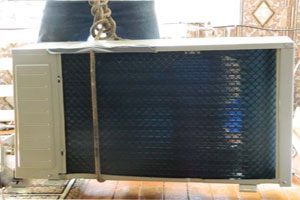

• Закріплюємо кондиціонер мотузками
• Вивішуємо за вікно та встановлюємо на кронштейни
• Встановлюємо антивібраційні гумові прокладки
• Закріплюємо кондиціонер 8 мм болтами з гайками та гайками
• Після цього вальцюємо фреонову трасу та з’єднуємо із зовнішнім блоком.
• Підключаємо живлення та міжблоковий кабель

Хочемо звернути увагу, що живлення підводиться як до внутрішнього блоку, так і до зовнішнього. Зазвичай до зовнішнього блоку підводиться живлення потужних кондиціонерів від 18 Btu/h.
